As cotas devem ser colocadas nas vistas uma única vez, de modo que melhor indiquem os elementos de um objeto. Não devemos repetir as cotas em outras vistas, veja na figura:

Cotagem de peças

Devemos evitar também, colocar cotas dentro dos desenhos e, principalmente, cotas alinhadas com outras linhas do desenho, conforme mostra a figura:

Forma de cotagem

Para definir um chanfro na peça são necessárias pelo menos duas cotas informando os comprimentos de seus dois lados, ou o comprimento de um dos seus lados associados ao valor de um dos seus ângulos, conforme nos mostra a figura abaixo:

Cotagem de chanfro

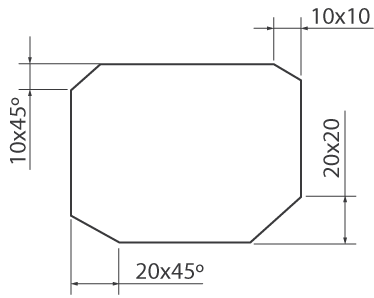

Quando o valor de um ângulo for 45°, esse resultará em ângulos iguais e lados iguais e, nesta situação, podemos colocar em uma única linha de cota o valor dos dois lados.

Confira!

Cotas de chanfro a 45º
